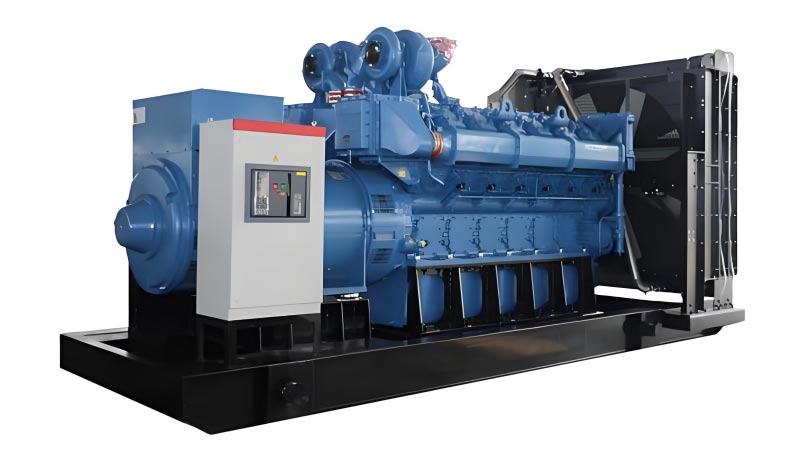

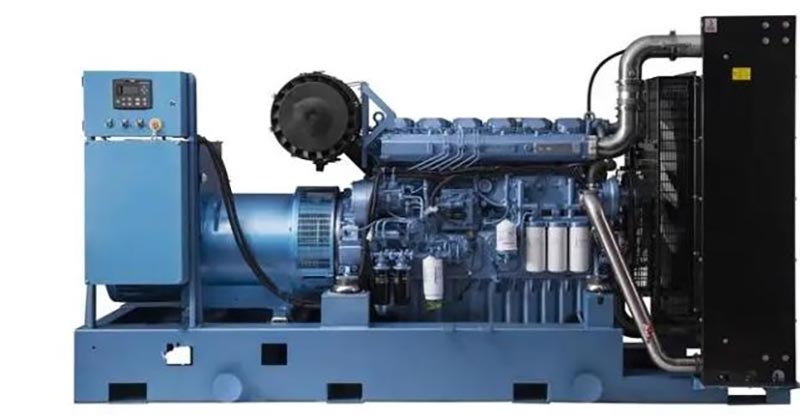

Дизель-генераторна установка високої потужності

Дизель-генераторна установка високої потужності, виготовлена в Китаї компанією Kecheng, може задовольнити потреби запуску та безперервного запуску великого навантаження операція. Він інтегрує інтелектуальний високовольтний контролер власної розробки для підтримки багатомашинної паралельної роботи підключення та моніторинг високої напруги, а робота стабільна та надійна. Захисна споруда в обладнання є міцним і може адаптуватися до різних умов навколишнього середовища. Продукт суворо дотримується нац технічні стандарти. На основні компоненти надається довший гарантійний термін, і чим більше потужність, тим довше гарантійний термін. Він може бути добре адаптований до основного, резервного або пікового джерела живлення на великих заводах, шахтах, потужна інфраструктура, енергетичні бази та інші місця, особливо придатні для сценаріїв застосування з високим навантаженням стандарти та постійні вимоги до електропостачання. Як вітчизняний завод, Kecheng прагне надавати професійні рішення джерел живлення для таких критичних вимог.

Потужні дизель-генераторні установки Kecheng 800-3000 кВт є основним обладнанням, розробленим у відповідь на вимоги "Промислове джерело живлення для важких навантажень + гарантія енергетичної системи", що охоплює три діапазони потужності: 800-1500 кВт (великий), 1500-2000 КВт (надвеликий) і 2000-3000 КВт (важкий) наступним чином:

Сценарії застосування (спеціальна адаптація високої потужності)

1. Сценарії великомасштабного промислового виробництва (800-2000 кВт)

• Застосовні сценарії: виробники автомобілів (штампувальні виробничі лінії, групи зварювальних роботів), металургійні заводи (доменні вентилятори для виробництва сталі, сталепрокатне обладнання), хімічні промислові парки (великі реакційні судини, кластери циркуляційних водяних насосів)

• Основне значення: може витримувати в три рази більший номінальний пусковий струм (сумісний із потужним моторним обладнанням, наприклад оскільки пристрій потужністю 2000 кВт може запустити двигун потужністю 6000 кВт), запобігаючи вимкненню пристрою. Підтримує 24 години безперервно повне навантаження (річний час роботи ≥ 8000 годин), щоб гарантувати, що виробнича лінія не переривається. Це може бути пов’язаний із заводською системою DCS для досягнення «налаштування навантаження за потреби» з річним коефіцієнтом енергозбереження від 8% до 12%.

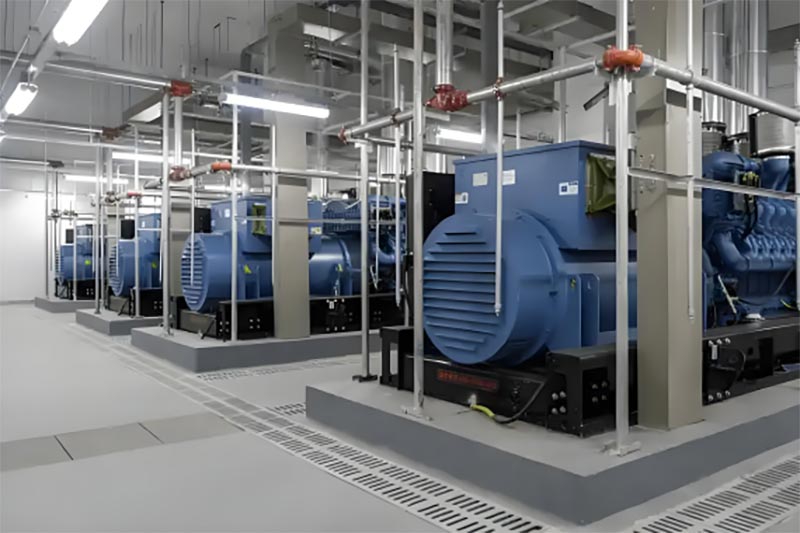

2. Сценарії надвеликого центру обробки даних (1500-3000 кВт)

• Застосовні сценарії: транскордонні хмарні обчислювальні центри (100 000 + серверні кластери, 10 кВ/35 кВ високовольтний розподіл електроенергії), фінансові дата-центри (резервне живлення основних торгових систем, нуль вимоги до переривання)

• Основна цінність: високовольтні моделі (10 кВ/35 кВ) безпосередньо підключаються до високовольтної мережі розподілу електроенергії. система дата-центру, що зменшує втрати на зниженні (економія 5%-8% енергії в порівнянні з низьковольтними блоками). Висока потужність якість (ступінь спотворення напруги ≤2%, стабільність частоти ≤±0,1 Гц), захист прецизійних серверів; Підтримує паралельно з’єднання кількох блоків (наприклад, трьох блоків потужністю 1000 кВт, що працюють у тандемі), що відповідає вимогам розширення центри обробки даних. Відмова окремого блоку не впливає на загальне електропостачання.

3. Сценарії видобутку та розробки ресурсів (1000-2500 кВт)

• Застосовні сценарії: відкриті шахти (гірничодобувні дробарки, системи зарядки для кар’єрних самоскидів), підземні вугільні шахти (вентилятори, дренажні насоси вибухозахищеного типу), шахти кольорових металів (збагачувальне обладнання, плавильні печі)

• Основна цінність: вибухозахищена модель відповідає стандарту Ex dⅡB T4 і підходить для легкозаймистих та вибухонебезпечні середовища в шахтах; Двигун приймає "перемикання на два види палива на важкій нафті/дизеле" (опціонально), що може знизити витрати на транспортування палива для віддалених шахт. Корпус виготовлений з високоміцної марганцевої сталі (стійкий до ударів та корозії), здатний витримувати важкі умови роботи шахтного пилу та вібрації з напрацюванням на відмову ≥ 15 000 годин.

4. Сценарії порту та важкої інфраструктури (800-2000 кВт)

• Застосовні сценарії: міжнародні порти (контейнерні причальні крани, козлові крани), морські мости (міст освітлення, системи моніторингу, вітростійке обладнання), залізничні вузли (резервування високовольтного тягового джерела живлення для станції швидкісної залізниці)

• Основна цінність: стійкість до «частих пусків і зупинок + коливань навантаження» (наприклад, переривчаста робота причальних кранів), швидкість реакції блоку ≤1 секунди, уникнення коливань напруги; Вихід високої напруги (10 кВ) сумісний з високовольтна розподільна мережа портів, зменшення конфігурації трансформаторів. Захист IP54 (IP65 для деякі моделі), придатні для сильного розбризкування солі та вологого середовища в портах, не турбуйтеся про простої протягом рік.

5. Енергетичний базовий і піковий сценарії гоління (1500-3000 кВт)

• Застосовні сценарії: фотоелектричні/вітряні електростанції (резервні джерела живлення для зберігання енергії для компенсації переривчастих розриви у виробництві електроенергії), газові електростанції (резервні блоки для зменшення пікових навантажень для згладжування коливань навантаження мережі), незалежні електромережі у віддалених районах (таких як острови, плато, основне електропостачання)• Основна цінність: зменшення пікових навантажень час відгуку ≤10 секунд, що може швидко заповнити розрив навантаження електромережі (наприклад, коли потужність вітру падає різко); Коефіцієнт поправки потужності для висотної моделі (на висоті 5000 метрів) становить ≥0,85, а коефіцієнт успішного запуску для низькотемпературної моделі (при -30 ℃) становить ≥99%. Підтримка зв'язку з електромережею система диспетчеризації для досягнення «оптимізації цін на електроенергію в пік-долину» та зниження витрат на енергоспоживання.

Переваги продукту (конкурентоспроможність ядра високої потужності)

Технічні параметри (повний діапазон потужності 800-3000 кВт)

Технічні характеристики (ексклюзивний дизайн високої потужності)

1. Посилена система живлення

• Оптимізація двигуна:

① 800-1500 кВт: Yuchai YC6C використовує «загальну рампу високого тиску (2000 бар) + проміжне охолодження з турбонаддувом», що збільшує ефективність згоряння на 15% і подовжує цикл заміни масла до 1000 годин.

② 1500-2000 кВт: Cummins QSK60 має V-подібну 16-циліндрову структуру. Блок циліндрів вермікулярний графітовий чавун (з міцністю на 70% вище, ніж у звичайного чавуну), здатний витримувати великі навантаження впливи.

③ 2000-3000 кВт: MAN D2876 із системою доочищення вихлопних газів (SCR+DPF), що відповідає стандартам Euro V/US Tier 4 Final щодо викидів. стандартів та адаптації до глобальних вимог охорони навколишнього середовища.

• Генераторна технологія:

①Генератор високої напруги (6 кВ/10 кВ/35 кВ) ізольований трубками з епоксидної склотканини з термостійкістю клас Н (180 ℃) і час витримки короткого замикання ≥2 секунди.

② Оснащений імпортними системами збудження (такими як Stanford, Marathon), час встановлення напруги становить ≤0,3 секунд, швидкість регулювання напруги становить ≤±0,5%, і він має сильну стійкість до ударів навантаження.

2. Технологія інтеграції розподілу високої напруги

• Високовольтний розподільчий пристрій: інтегрований з вакуумними вимикачами та пристроями релейного захисту ABB/Siemens (надструм, перенапруга, захист від заземлення), він відповідає GB 50060 "Кодекс проектування високої напруги 3-110 кВ Установки розподільних пристроїв» і можуть бути підключені безпосередньо до високовольтної електромережі користувача.

• Контроль підключення до електромережі: підтримує підключення до електромережі з державною електромережею/мікромережею підприємства, оснащене точкою PCC (загальна точка підключення) пристрій моніторингу, відповідає GB/T 19939 «Технічні вимоги до підключення до мережі Експлуатація дизель-генераторів», а при підключенні до мережі відсутній пусковий струм;

• Моніторинг ізоляції: моніторинг опору ізоляції обмоток високої напруги в режимі реального часу (≥100 МОм), автоматична сигналізація при падінні ізоляції, щоб запобігти аваріям високої напруги.

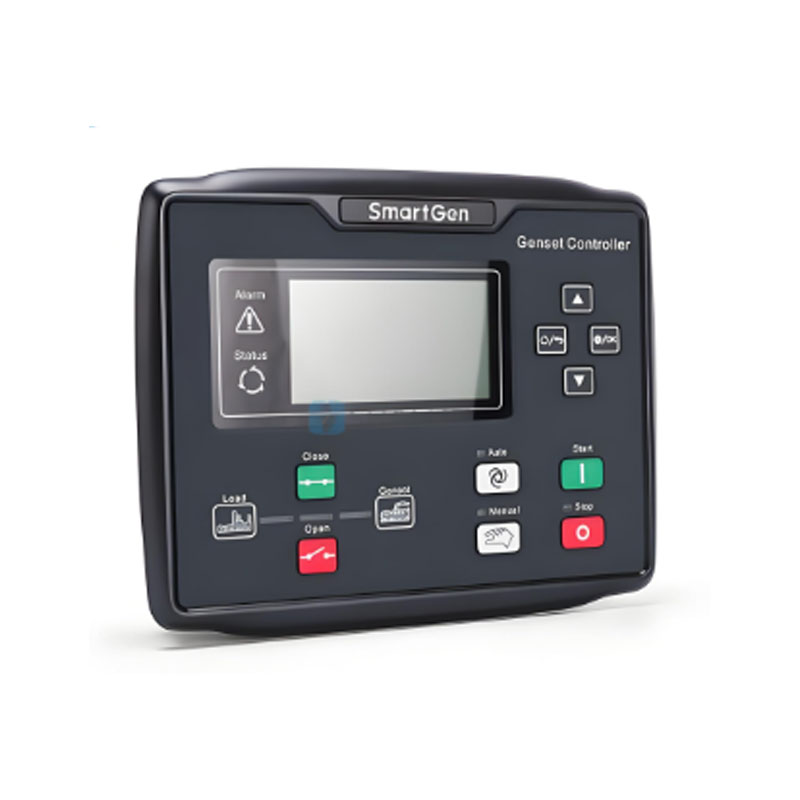

3. Інтелектуальна система керування (версія високої напруги KCPLC-06)

• Основні функції:

① Повний моніторинг параметрів: відображення високої напруги/струму, коефіцієнта потужності, вироблення електроенергії, води двигуна температура/тиск масла та інші 30+ параметрів, підтримка зберігання даних (історичні дані за 1 рік);

② Багатомашинна паралельна робота: підтримка 8 одиниць паралельної роботи, відхилення балансу навантаження ≤5% (наприклад, 3 1000 кВт агрегати із загальним навантаженням 2800 кВт, відхилення одного навантаження ≤70 кВт);

③ Віддалене керування та технічне обслуговування: через 4G/супутникову мережу він може реалізувати дистанційний запуск і зупинку, параметр перевірка та повідомлення про несправності в мобільному додатку/ПК, а також підтримка зв’язку з промисловою диспетчерською системою DCS/електромережі.

④ Оптимізація пікового зниження: автоматично регулює вихідну потужність відповідно до пікового та спадного значення електроенергії ціна мережі (повне навантаження в час пік, зменшення навантаження в час низини), економія від 10% до 15% річних рахунок за електроенергію.

4. Надміцний захист і екологічність

• захист конструкції:

① Каркас корпусу зварений марганцевою сталлю 16Mn (межа міцності на розрив ≥510 МПа), поверхня оцинкована + антикорозійна фарба (клас стійкості до іржі ≥10), випробування сольовим туманом ≥1000 годин;

②  Усі електричні компоненти вибухозахищеного типу мають клас Ex dⅡB T4 і вибухозахищене ущільнення з’єднання використовуються для інтерфейсів кабелів, щоб уникнути витоку іскри;

• Адаптація до екстремальних умов

① Високотемпературне середовище (50 ℃): оснащений подвійними градирнями для незалежного розсіювання тепла, пристрій може працювати при повному навантаженні.

② Низькотемпературне середовище (-30 ℃): установіть систему «три попередніх підігріву» попереднього підігрівача моторного масла, охолоджуючої рідини попередній підігрівач і підігрівач палива з частотою успішного запуску ≥99%.

③ Середовище плато (5000 метрів): оптимізуйте систему впуску (збільште тиск наддуву на 20%) із потужністю поправочний коефіцієнт ≥0,85, щоб уникнути ослаблення потужності на великих висотах.

5. Тривалий термін служби батареї та зручне обслуговування

• Паливна система: оснащена паливним баком великої ємності 3000-5000 л (з нержавіючої сталі 304), що забезпечує діапазон повного навантаження 20-30 годин. Підтримує зовнішні масляні резервуари (фланцевий інтерфейс DN100) для досягнення необмеженого заряду акумулятора життя. Двопаливні версії (дизельне паливо/мазут) можна перемикати, а вартість мазуту на 30% нижча, ніж у дизель.

• Обслуговування та оптимізація:

① Велика ємність масла (для моделей з потужністю 800-1500 кВт, ємність масла становить 200-300 л, а заміна масла цикл 1000 годин);

② Уразливі частини (фільтри, ремені) мають стандартизований дизайн, сумісні з міжнародними брендами та можуть можна придбати на місці.

③ Корпус машини має великі оглядові дверцята (ширина ≥1,5 метра), що зручно для експлуатація важких інструментів для обслуговування. Час перевірки скорочується на 30% порівняно з аналогічними продуктами.

Вибір потужності (точне узгодження високої потужності)

1.Основна основа вибору

2. Рекомендація щодо живлення для типових сценаріїв

Спосіб використання (ексклюзивна робота для високої потужності)

1. Перевірка перед запуском (проводиться професійною командою, завершується протягом 60 хвилин)

2. Операція запуску (доступна в моделях високої напруги та підключених до мережі, за умови співпраці двох осіб)

(1) Високовольтна модель без підключення до мережі (промислове основне та резервне живлення)

1. Запуск попереднього підігріву: контролер перемикається в «ручний» режим і запускає систему «три підігріву». (попереднє нагрівання в середовищі з низькою температурою протягом 60-120 хвилин, температура масла ≥20 ℃);

2. Запустити двигун: натиснути кнопку «старт» (гідравлічний запуск), стежити за швидкістю (плавно підвищити до 1500об/хв), тиск масла (≥0,3 МПа), температура води (поступово піднімається до 70 ℃), і параметри стабільні протягом 10 хвилин;

3. Замикання під високою напругою: персонал з експлуатації та технічного обслуговування А підтверджує, що параметри в нормі кінець контролера, персонал з експлуатації та технічного обслуговування B працює в розподільчому пристрої високої напруги: закрийте «роз’єднувач» → замкнути «вакуумний вимикач» → спостерігати за вольтметром високої напруги (6кВ/10кВ±5%);

4. Градуйоване навантаження: відповідно до градуйованого навантаження "20%→50%→80%→100%" (10 хвилин на інтервал етапу), уникайте удару навантаження.

(2) Моделі, підключені до мережі (зниження піків енергії/Центр обробки даних)

1. Підготовка до мережі: контролер перемикається в режим «підключення до мережі» і встановлює режим підключення до мережі. параметри (напруга, частота і фаза відповідають мережі);

2. Виявлення синхронності: контролер автоматично визначає синхронність пристрою та мережі (напруга різниця ≤5%, різниця частот ≤0,1 Гц, різниця фаз ≤5°), і автоматично видає підключення до мережі інструктаж після виконання умов;

3. Автоматичне підключення до мережі: вакуумний вимикач автоматично замикається, пристрій підключається до джерела живлення мережу, і контролер автоматично регулює вихідну потужність (відповідно до вимог навантаження електромережі).

4. Моніторинг роботи: Моніторинг підключеної до мережі потужності та коефіцієнта потужності в реальному часі (підтримуючи затримку 0,8-0,9), щоб запобігти надмірному струму та перенапрузі.

3. Моніторинг роботи (24 години безперервно, за участю спеціального персоналу)

• Моніторинг у режимі реального часу: запис кожні 30 хвилин: висока напруга (6 кВ/10 кВ±5%), струм (≤ номінального струму), частота (50 Гц±0,1 Гц), температура води двигуна (≤95 ℃), тиск масла (≥0,2 МПа), опір ізоляції (≥100 МОм);

• Обробка винятків:

① Зниження ізоляції високої напруги: негайно зменшіть навантаження та вимкніть машину та перевірте генератор обмотки (очистити від пилу і перевірити ізоляцію);

② Висока температура води в двигуні: очистіть накип у системі охолодження та перевірте вентилятор градирні.

③ Коливання потужності, підключеної до мережі: зв’яжіться з диспетчером електромережі, відрегулюйте потужність пристрою та уникайте відключення від мережі;

• Аварійне вимкнення: у випадку «короткого замикання високої напруги», «розгону двигуна» або «значного витоку масла», негайно натиснути кнопку «Аварійне відключення» (перекрити подачу палива та відключити високовольтний вимикач).

4. Операція відключення (щоб уникнути аварій високої напруги та пошкодження компонентів

1. Ієрархічне розвантаження: Для моделей, які не підключені до мережі: поступово зменшуйте до 20% навантаження → Розвантажте до 0; Мережевий моделі: Подати в диспетчерську електромережу на відключення → Контролер автоматично знижує навантаження до 0→ Від’єднайте мережевий автоматичний вимикач.

2. Вимкнення високої напруги: Обслуговуючий персонал B працює з високовольтною розподільною шафою: відкрийте вакуумну вимикач» → розімкнути «роз'єднувач» → замкнути «заземлювач» (розряд).

3. Вимкнення та охолодження: дайте двигуну попрацювати на холостому ходу протягом 15-20 хвилин (щоб охолодити блок циліндрів і турбокомпресор), і потім натисніть кнопку «Вимкнути».

4. Запобіжне закриття: закрийте паливний кран (для тривалого вимкнення), відключіть живлення контролера, перевірте наявність витоків або пошкоджень компонентів у системі високого тиску та запишіть робочі дані (потужність генерація, витрата палива, несправності).

Безпека та захист (специфікації високої потужності та високої напруги)

1. Безпека встановлення (висока напруга та важкі характеристики)

• Вибір місця та макет:

① Зона встановлення повинна бути подалі від відкритого вогню (≥15 метрів) і легкозаймистих і вибухонебезпечних предметів (≥20 метрів). Відстань між високовольтною розподільною шафою та пристроєм має становити ≥3 метри. Безпечна огорожа (≥1,2 метрів у висоту) необхідно встановити та вивісити знак «Небезпека високої напруги».

② Несуча здатність ґрунту має бути не менше ніж у 1,5 рази більше ваги блоку (наприклад, для 20 000 кг одиниці, вона повинна бути не менше 30 000 кг / ㎡). Фундамент залізобетонний (товщиною не менше ніж 500 мм), а пружинні віброізолятори повинні бути встановлені між фундаментом і агрегат (для зменшення передачі вібрації).

③ Прокладка кабелю високої напруги: Використовуйте кабельні траншеї (з піском і цеглою) або прокладайте крізь оцинковані сталеві труби (стіна товщина ≥5 мм) і відповідати поперечному перерізу кабелю (наприклад, для моделей 10 кВ/2000 кВт мідні кабелі ≥120 мм² необхідно), щоб уникнути механічних пошкоджень.

• Безпека високої напруги

① Заземлення пристрою: опір заземлення на стороні високої напруги має бути ≤10 Ом, а на стороні низької напруги стороні, він повинен бути ≤4Ω. Він повинен бути підключений до незалежної сітки заземлення (на відстані ≥5 метрів від сітки заземлення іншого обладнання).

② Перевірка ізоляції: після встановлення використовуйте мегомметр 2500 В, щоб перевірити опір ізоляції високої напруги. обмотка (≥100MΩ). Тільки після проходження тесту можна подавати живлення.

③ Захист від блискавки: установіть блискавковідводи (радіус захисту ≥ 1,5 розміру пристрою) і блискавковідводи розрядники (паралельні з боку високої напруги), щоб запобігти пошкодженню високовольтних компонентів ударами блискавки.

• Конфігурація протипожежного захисту:

①Зона встановлення обладнана 4 порошковими вогнегасниками ABC по 8 кг, 2 вогнегасниками CO₂ (спеціально для обладнання високого тиску) та 1 пісочниця (об’ємом ≥5 м³).

② Паливний бак встановлюється окремо (принаймні 15 метрів від агрегату), обладнаний резервуаром проти просочування (покритий антифільтраційною мембраною HDPE), оснащений покажчиком рівня рідини та аварійним запірним клапаном.

③ Розробіть план реагування на надзвичайні ситуації та раз на квартал організовуйте протипожежні тренування (з повною участю групи експлуатації та технічного обслуговування).

2. Експлуатаційна безпека (контроль ризиків високої напруги та важкого режиму роботи)

• Вимоги до персоналу:

①Оператори повинні мати «Сертифікат електрика високої напруги» та «Сертифікат оператора спеціального обладнання» (Heavy Duty Unit)", і пройти оцінювання після 32 годин спеціалізованого навчання Kecheng перед тим, як почати пости.

② Робота під високою напругою вимагає співпраці двох осіб (одна особа керує, а друга контролює). Перед початком роботи заповніть «Талон високовольтної експлуатації» і переконавшись у відсутності помилок, продовжити.

③Під час роботи надягайте високовольтний ізоляційний одяг, ізоляційне взуття та ізоляційні рукавички (із стійкістю до рівень напруги ≥10 кВ), а також використовуйте ізоляційні інструменти (які пройшли випробування на витримку напруги та знаходяться в межах термін дії).

• Операційні протипоказання:

① Персоналу без ліцензії та особам, які вживали алкоголь, забороняється працювати з високовольтною системою.

② Не тягніть роз’єднувач під навантаженням (щоб уникнути опіку дуги та пошкодження обладнання).

③ Категорично забороняється розбирати компоненти високого тиску або торкатися частин, що піддаються високій температурі (таких як вихлопна система). температура труби ≥500 ℃), коли пристрій працює.

④ Роботи під високою напругою суворо заборонені під час грози. Джерело живлення високої напруги повинно бути відключений і заземлений для розряду.

• Реагування на надзвичайні ситуації:

① Витік високої напруги: Негайно натисніть кнопку «Аварійна зупинка» → одягніть ізоляційне обладнання → Використовуйте ізоляційний стрижень для від’єднання високовольтного вимикача → Розрядження землі → знайдіть місце витоку (наприклад, кабель пошкодження, поломка обмотки).

② Витік палива: Вимкніть машину → Закрийте паливний кран → Запустіть систему вихлопу (вибухозахищена модель) → Очистіть маслопоглинаючою ватою та протипожежним піском → Перевірте місце витоку (наприклад, прокладку фланця, масляну трубу розрив).

③ Пожежа: Вимкніть машину → Від'єднайте джерело живлення високої напруги → Використовуйте сухий порошок/CO₂ вогнегасники для гасіння пожежі → Викличте 119→ Евакуюйте людей → Ізолюйте легкозаймисті матеріали.

3. Підтримка безпеки (виключно для високовольтних і важких компонентів

• Підготовка перед обслуговуванням:

① Відключіть основне джерело живлення агрегату (вимикачі високої та низької напруги розімкнені), закрийте паливний клапана та повісьте попереджувальний знак із написом «Технічне обслуговування, не запускати».

② Для високовольтної системи замкніть «заземлювач». Після підтвердження відсутності електроенергії з a детектор напруги, провести технічне обслуговування.

③ Підготуйте інструменти для обслуговування (ізоляційні ключі, високовольтні випробувальні інструменти, важке підйомне обладнання), запасні частини (оригінальні високовольтні компоненти від Kecheng, ущільнювальні прокладки) та засоби захисту (ізоляційні рукавички, захисні окуляри, захисні шоломи).

• Специфікації операцій з технічного обслуговування:

① Технічне обслуговування двигуна: під час заміни моторного масла використовуйте спеціальний масляний насос (моделі для важких навантажень мають велику об’єму) і здайте старе моторне масло до кваліфікованої установи для утилізації. Щоб відрегулювати клапанний зазор, a потрібен динамометричний ключ (відповідно до оригінального заводського стандарту).

② Технічне обслуговування генератора високої напруги: очистіть обмотку від пилу (за допомогою стисненого повітря при 0,3 МПа), перевірте ізоляцію опір (≥100 МОм), і замініть вугільну щітку збудження (знос ≤1/3).

③ Технічне обслуговування високовольтних розподільних шаф: Очистіть контакти вакуумних вимикачів (відшліфуйте їх наждачним папером і нанесіть струмопровідну пасту), а також відкалібруйте пристрої релейного захисту (наприклад, налаштування надструму та час відключення).

• Професійне обслуговування

① Комплексне технічне обслуговування, таке як перевірка глибини двигуна (тиск у циліндрах, розпилення форсунок), висока напруга ремонт ізоляції генератора та калібрування системи підключення до електромережі повинні проводитись на місці компанією Kecheng інженери післяпродажного обслуговування (сертифіковані високовольтні) (раз на рік, безкоштовне обслуговування).

②Після технічного обслуговування необхідно провести «навантажувальний тест» (навантаження до 80% від номінальної потужності та робота протягом 2 годин). Лише коли параметри моніторингу нормальні та високовольтна ізоляція кваліфікована, її можна вводити в операція.

Таблиця циклів технічного обслуговування (для високої потужності)
