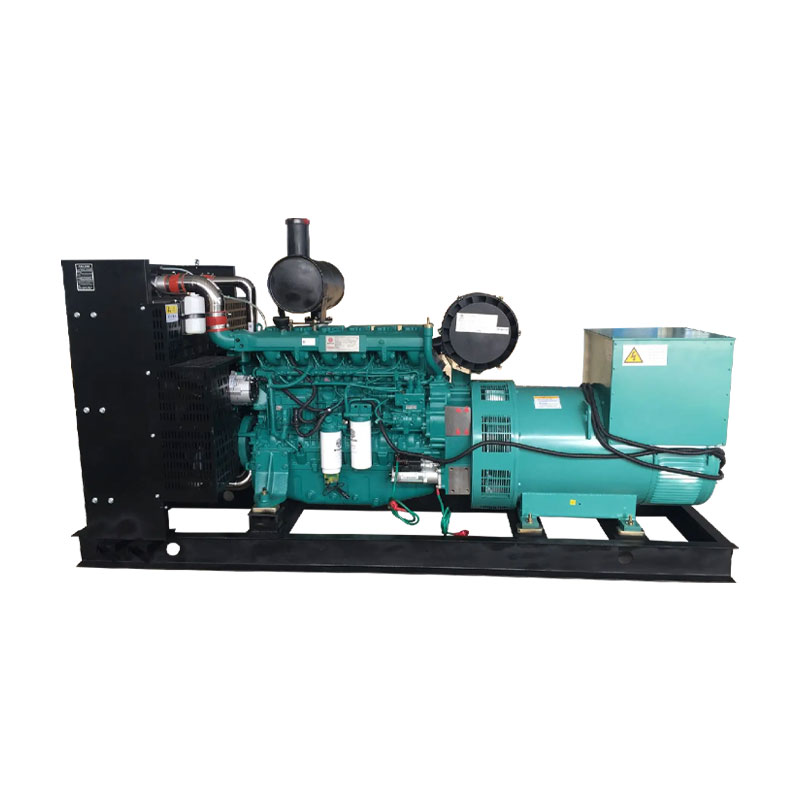

Дизель-генераторна установка

Як китайська фабрика, що об’єднує дослідження та розробки, виробництво та продажі, Kecheng може запропонувати зріле та надійне дизельне паливо рішення для генераторних установок. Блок базується на високоякісному дизельному двигуні з високоефективним генератором і інтелектуальна система управління. Він може швидко запускатися та виконувати такі функції, як аварійне реагування у разі пошкодження мережі припинення електропостачання та автономне електропостачання в місцях знеструмлення. Витрата палива агрегатом під час експлуатація відносно низька, термін служби довгий, а щоденне обслуговування також відносно просте. Його ядро компоненти забезпечують до 2 років або 8000 годин гарантії для забезпечення якості. І всі сфери застосування серії становить від 10-2000 кВт. Обладнання широко використовується в промисловому виробництві, муніципальному будівництві, комерційному місцях, роботі на відкритому повітрі та інших сценаріях, варто розглянути рішення щодо джерела живлення.

Сценарії застосування

1. Сфера промислового виробництва

• Застосовні сценарії: виробничі лінії (автомобілі, електроніка, механічна обробка), ключ обладнання хімічних підприємств (реактори, перекачувальні насоси), гірниче обладнання (дробарки, вентилятори)

• Основні цінності: реагуйте на коливання електромережі або незаплановані відключення електроенергії, щоб запобігти порушенням порядку та обладнання збитки, викликані порушенням виробництва. Підтримує запуск із великим навантаженням (здатний витримати в 3 рази більше номінального струм), сумісний з високонавантаженим обладнанням, таким як двигуни та компресори, забезпечуючи безперервне виробництво.

2. Комунальний і державний сектори обслуговування

• Застосовні сценарії: лікарняні відділення невідкладної допомоги, операційні, відділення інтенсивної терапії (ICUS), міська каналізація очисні споруди, підвищувальні станції водопостачання, системи аварійного освітлення та диспетчеризації в метро, аеропортах та залізничні станції

• Основна цінність: запуск протягом ≤15 секунд після збою живлення, відповідність вимогам джерела живлення для "першокласного" навантаження», як зазначено в GB 50052-2009 «Кодекс проектування систем електропостачання та розподілу», забезпечуючи безперебійне обслуговування населення та запобігання нещасним випадкам.

3. Комерційна та цивільна сфери

• Застосовні сценарії: великі торгові центри, мережеві супермаркети (охолодження холодильної системи, робота ліфта), елітні готелі, офісні будівлі (центральне кондиціювання, аварійне освітлення), віддалені селища, дачні зони (незалежне джерело живлення)

• Основна цінність: робота з низьким рівнем шуму (модель із шумозаглушенням ≤75 дБ на 10 метрів), уникнення перешкод для резиденти; Його можна поєднати з автоматичним перемикачем ATS для досягнення плавного перемикання між «мережею». потужність» і «агрегат», що забезпечують безперервність життя і господарських операцій.

4. Зовнішні та тимчасові робочі майданчики

• Застосовні сценарії: будівельні майданчики (баштові крани, електрозварювальні апарати, тимчасові офісні приміщення), нафтопродукти розвідка, польова зйомка та картографування (живлення обладнання, побутова електроенергія), тимчасове електропостачання для масштабні заходи (виставки, спортивні заходи, концерти)

• Основна цінність: оснащений конструкцією мобільного причепа (опція), він зручний для переміщення. Він може адаптуватися до жорсткі умови (температурний діапазон від -30 ℃ до 45 ℃, клас захисту IP24), пило- та водонепроникний, і відповідає вимогам зовнішньої експлуатації.

5. Пікові та резервні поля електричних мереж

• Застосовні сценарії: індустріальні парки, великі заводи (заміна муніципального електропостачання в години пік електромережі для зменшення витрат на електроенергію), резервні джерела живлення для нових електростанцій (фотоелектричні та вітрові) (заповнюючи періодичні прогалини у виробництві електроенергії)

• Основна цінність: висока ефективність виробництва електроенергії (тепловий ККД ≥40%), гнучке регулювання вихідної потужності відповідно до вимог навантаження та зменшення втрат енергії; Підтримка роботи в мережі (відповідно до GB/T стандарт 19939-2005), а також брати участь у зменшенні пікових навантажень і збільшенні доходів енергосистеми.

Переваги продукту (основна конкурентоспроможність Kecheng)

Технічні параметри (основні моделі Kecheng)

Технічні характеристики (Запатентована технологія Kecheng)

1. Високоефективна система живлення

• Адаптація двигуна: наші дизель-генераторні установки використовують двигуни серії Yuchai YC6B, Weichai WP10, Cummins QSB, використовуючи технологія вприскування палива Common Rail під високим тиском (тиск упорскування ≥1600 бар), більш повне згоряння, теплове ККД збільшений до 40%-45%; З системою турбонаддуву забір повітря збільшується на 20%, а потужність вихід сильніший.

• Технологія генератора: використовує безщітковий синхронний генератор із самозбудженням із часом встановлення напруги. ≤0,5 секунди, швидкість регулювання напруги ≤±1%, а швидкість спотворення форми сигналу ≤5%. Він може стабільно постачати живлення точного обладнання (наприклад, комп’ютерів і медичних інструментів), уникаючи пошкодження обладнання через коливання напруги.

2. Інтелектуальна система управління

• Контролер власної розробки: контролер KCPLC-03 підтримує роботу в трьох режимах «автоматичний/ручний/дистанційний» у режимі реального часу моніторинг швидкості, тиску масла, температури води, напруги, струму та інших 20 + параметрів, «висока вода температура», «низький тиск масла», «перенапруга» та інші несправності, автоматичне відключення та запис коду несправності (зберігання 100), зручно для швидкого розслідування.

• Функція дистанційного керування та обслуговування: підтримка мережі 4G/WiFi, віддалений запуск і зупинка, перевірка параметрів, проштовхування тривоги про несправність через APP "Kecheng Power", що підходить для сцен без нагляду (таких як віддалені базові станції, очисні споруди); Його можна підключити до платформи інтелектуального керування користувача для досягнення централізованого моніторинг кількох одиниць.

3. Посилити дизайн захисту та шумозаглушення

• Екологічність: зовнішня кришка пристрою виготовлена з подвійного холоднокатаного сталевого листа (внутрішній шар наклеєний звукопоглинальною бавовною товщиною 50 мм, а зовнішній шар покритий антикорозійним та антикорозійним покриттям покриття), а шумозаглушення становить до 25 дБ; Ступінь захисту електричної системи IP24, може протистояти легкому дощу, пилу атака, адаптація до діапазону температур -30 ℃ ~ 45 ℃ (низькотемпературні моделі з попереднім підігрівом масла, охолоджуючої рідини функція)

• Мобільна та зручна конструкція: малі та середні агрегати можуть додатково оснащуватися мобільними причепами (з буксирні пристрої, опорні опори та гальмівні системи), з максимальною швидкістю руху ≤60 км/год, полегшуючи зовнішню експлуатація та переїзд. Великі установки можуть бути налаштовані за допомогою контейнерної конструкції (включаючи звукоізоляцію, розсіювання тепла та паливний бак) для досягнення «миттєвого встановлення та використання».

4. Оптимізація палива та мастила

• Паливна система: використовується триступенева фільтрація палива (груба фільтрація + тонка фільтрація + масло-водовіддільник), з точністю фільтрації 10 мкм, щоб запобігти потраплянню домішок у двигун і викликати знос. Паливний бак має антикорозійний дизайн, ємність підтримує 8-24 години роботи при повному навантаженні, а зовнішня велика ємність паливний бак може збільшити час живлення.

• Система змащування: використовувати спеціальне масло тривалої дії (цикл заміни масла 800-1000 годин, на 50% довше звичайного масла), оснащений пристроєм попередження про тиск масла, автоматичне припинення сигналізації, коли тиск масла нижче 0,2 МПа, захист двигун від пошкодження сухим тертям.

5. Дизайн резервування безпеки

• Резервування при запуску: Паралельний запуск подвійних акумуляторів (2 × 12 В для моделей 12 В і 2 × 24 В для моделей 24 В) для запобігання помилка запуску, спричинена розрядом одного акумулятора. Великі установки оснащені резервними системами повітряного запуску, який все ще може нормально запускатися в екстремальних обставинах.

• Механізм захисту: він оснащений 7 функціями захисту, включаючи перевантаження, коротке замикання, перенапругу, знижена напруга, висока температура води, низький тиск масла та перевищення швидкості. Коли будь-який параметр перевищує стандарт, машина негайно зупиниться, щоб запобігти пошкодженню пристрою. Похідні моделі біогазових/газотурбінних установок мають додаткова вибухозахищена конструкція (клас Ex dⅡB T4) для адаптації до легкозаймистих і вибухонебезпечних середовищ.

Спосіб використання (стандартна операційна процедура)

1. Перевірка перед запуском (обов’язково щодня)

2. Операція запуску (автоматичний/ручний режим)

(1) Автоматичний режим (рекомендований, адаптований до надзвичайних ситуацій)

1. Перевести ручку контролера в режим «Авто», АВР автоматично контролює напругу мережі;
2. Коли подача живлення припиняється, ATS запускає сигнал запуску блоку, і блок запускається після попередній нагрів (30-60 секунд при низькій температурі середовища), і швидкість поступово підвищується до 1500 об/хв;
3. Після того, як контролер підтвердить, що тиск масла (≥0,3 МПа) і температура води (поступово підвищуються до 70 ℃) стабільний, ATS автоматично перемикає навантаження на блок живлення, і процес завантаження відбувається плавно (уникайте вплив).

(2) Ручний режим (адаптований до сценаріїв налагодження та обслуговування)

1. Переведіть контролер в режим «ручний» і натисніть кнопку «попередній нагрів» (попередній нагрів необхідний для низьких температура середовища);
2. Після завершення попереднього нагріву натисніть кнопку «Пуск», спостерігайте за швидкістю, тиском масла та напругою параметрів після запуску агрегату та вручну закрийте вихідний перемикач генератора, коли він стабілізується (приблизно 3-5 хвилин);
3. Поступово навантажувати вантаж. Початкове навантаження не повинно перевищувати 50% від номінальної потужності. Після бігу протягом 30 хвилин, його можна підняти до повного навантаження (при запуску під великим навантаженням навантаження слід проводити поетапно, з кожним завантаженням не більше 30%).

3. Моніторинг роботи (щоденне керування)

• Моніторинг у режимі реального часу: щогодини перевіряйте дисплей контролера, щоб переконатися, що напруга (380 В±5%), частота (50 Гц±0,5 Гц), температура води (≤95 ℃), тиск масла (≥0,2 МПа) і струм навантаження (не перевищує номінальний струм) нормальний;
• Вимоги до ведення записів: записуйте щоденне виробництво електроенергії, споживання палива та тривалість роботи та встановлюйте файли технічного обслуговування. Якщо виявлено ненормальні параметри (такі як раптове підвищення температури води та різке падіння масла тиску), негайно розвантажте та зупиніть машину та перезапустіть після пошуку несправностей.

4. Операція відключення (під час відновлення/технічного обслуговування)

1. Вимкнення розвантаження: після відновлення живлення мережі АВР автоматично відключає навантаження блоку та перемикається на мережеве живлення; Під час ручного вимкнення спочатку слід поступово розвантажити навантаження (зменшити до 0), а потім вихідний вимикач генератора повинен бути відключений.
2. Операція охолодження: тримайте пристрій у розвантаженому стані протягом 3-5 хвилин (щоб охолодити двигун і запобігти виникненню пошкодження внаслідок високотемпературного відключення);
3. Завершення вимкнення: натиснути кнопку «Стоп». Після зупинки агрегату закрийте паливний кран (у разі тривалого вимкнення) і від’єднайте живлення контролера. Очистіть поверхню пристрою від пилу та сміття перевірте, чи немає слідів протікання.

Безпека та захист (основні характеристики)

1. Безпека монтажу (Основні вимоги)

• Стандарти вибору місця: пристрій слід установлювати в добре провітрюваному місці подалі від відкритого вогню та легкозаймисті та вибухонебезпечні предмети (принаймні 10 метрів від джерел вогню), а несуча здатність землі повинна бути не менше ніж у 1,2 рази більше ваги блоку (наприклад, для блоку вагою 1000 кг вона має бути не менше ніж 1200 кг/м²). Для зовнішнього монтажу слід спорудити дощозахисний укриття (щоб запобігти прямому змиву дощової води), а для внутрішнього встановлення установку, слід зарезервувати простір для обслуговування не менше 1,5 метрів.

• Електрична безпека: опір заземлення пристрою становить ≤4 Ом (для заземлення використовується оцинкована плоска сталь, а глибина заземлюючого електрода становить ≥2 метри). Вихідна лінія генератора має відповідати секції кабелю (наприклад, 100 кВт, ≥50 мм² мідний кабель), щоб уникнути перевантаження та нагрівання; пристрої захисту, підключені до мережі (захист від острівців, перенапруги) захисту) має бути встановлено під час підключення до електромережі відповідно до доступу до мережі технічні характеристики.

• Конфігурація протипожежного захисту: зона встановлення обладнана 2 порошковими вогнегасниками по 4 кг (ABC типу), резервуар для пожежного піску (об’єм ≥0,5 м³), а також встановити попереджувальні знаки «відкритого вогню заборонено» та «остерігайтеся ураження електричним струмом»; Коли ємність для зберігання палива становить ≤100 л, його можна зберігати поблизу. Якщо він перевищує 100 л, окреме вибухозахищене паливо необхідно облаштувати резервуар (мінімум 5 метрів від пристрою).

2. Безпека експлуатації (Норми персоналу)

• Сертифікат для роботи: Оператори повинні пройти професійну підготовку в Kecheng, бути знайомими зі структурою установку та робочі процедури, а також пройти оцінку перед отриманням сертифіката на роботу. Без ліцензії персоналу та особам, які вживали алкогольні напої, категорично заборонено працювати з установкою.

• Протипоказання до експлуатації: не розбирайте паливний трубопровід, електричні компоненти та вихлопну трубу, коли пристрій працює (високі температури можуть спричинити опіки). Поруч забороняється палити та користуватися відкритим вогнем одиницю. Під час додавання палива машину необхідно вимкнути, а агрегат охолодити, перш ніж продовжити (до запобігти займанню палива через високу температуру).

• Індивідуальний захист: під час роботи надягайте робочий одяг і взуття, що не ковзає. Одягніть ізолюючі рукавички та окуляри під час технічного обслуговування. Доторкаючись до високотемпературних компонентів (таких як вихлопні труби та резервуари для води), щоб уникнути опіків, слід надягати термостійкі рукавички.

3. Підтримуйте безпеку (регулярна перевірка)

• Відключення електроенергії та палива: перед техобслуговуванням слід відключити основне джерело живлення пристрою (закрити автоматичного вимикача), паливний кран повинен бути закритий, а залишковий тиск у паливопроводі скинути (відкрити вентиляційний клапан). Повісьте попереджувальний знак із написом «Технічне обслуговування, не запускати», щоб запобігти іншим експлуатувати його помилково.

• Технічне обслуговування компонентів: під час заміни моторного масла та фільтрів зачекайте, доки пристрій охолоне нижче 60 ℃ (до уникайте опіків гарячою олією). Під час капітального ремонту електричної системи для підтвердження цього слід використовувати тестер напруги перед початком роботи немає електрики. При чищенні накипу в системі охолодження строго заборонено використовувати сильно корозійні миючі засоби (рекомендується розчин лимонної кислоти).

• Регулярна перевірка: раз на місяць перевіряйте напругу акумулятора (щоб уникнути недозаряду), натяг ременя та паливний фільтр. Замінюйте моторне масло та масляний фільтр кожні 500 годин. Замінюйте повітряний фільтр і фільтр тонкого очищення палива кожні 1000 годин. Щороку інженерів Kecheng запрошують провести комплексне тестування продуктивності (наприклад, потужності двигуна та опір ізоляції генератора) один раз.

4. Екстрене реагування (раптові ситуації)

• Перевантаження/коротке замикання агрегату: Негайно відключіть вихідний вимикач генератора, вимкніть машину, щоб перевірити стан навантаження (чи немає короткозамкнених або перевантажених пристроїв). Після усунення несправності, зменшити навантаження і перезапустити (навантаження при першому запуску не повинно перевищувати 50%).

• Витік палива: Вимкніть машину та закрийте паливний кран. Використовуйте бавовну, що вбирає масло, щоб очистити витік пальне. Не вмикайте та не вимикайте електричне обладнання (щоб уникнути іскри). Перевірте місця витоку (наприклад, трубу). з’єднання, клапани) і перевірити герметичність після ремонту (промазати мильною водою, бульбашки не кваліфікуються).

• Пожежа: негайно зупиніть машину та відключіть масло, використовуйте вогнегасник із сухим порошком для гасіння пожежа (вода не допускається для гасіння пожежі, пальне, що плаває на воді, розширить вогонь); Коли пожежа велика, телефонуйте за номером 119 та евакуюйте людей у безпечну зону. Після гасіння пожежі з’ясуйте причину виникнення пожежі пожежі (наприклад, короткого замикання або витоку палива) і відремонтуйте його, перш ніж його можна буде використовувати знову.

• Помилка запуску при низькій температурі: перевірте напругу акумулятора (зарядіть, якщо недостатньо), замініть низькотемпературний моторне масло (наприклад, 15W-40) і антифриз (концентрація ≥50%), а також активувати підігрівач моторного масла та охолоджувач підігрівач (попередньо розігрівати 30-60 хвилин). Якщо його все ще не можна запустити, перевірте, чи запускається двигун і паливо форсунки працюють справно.
