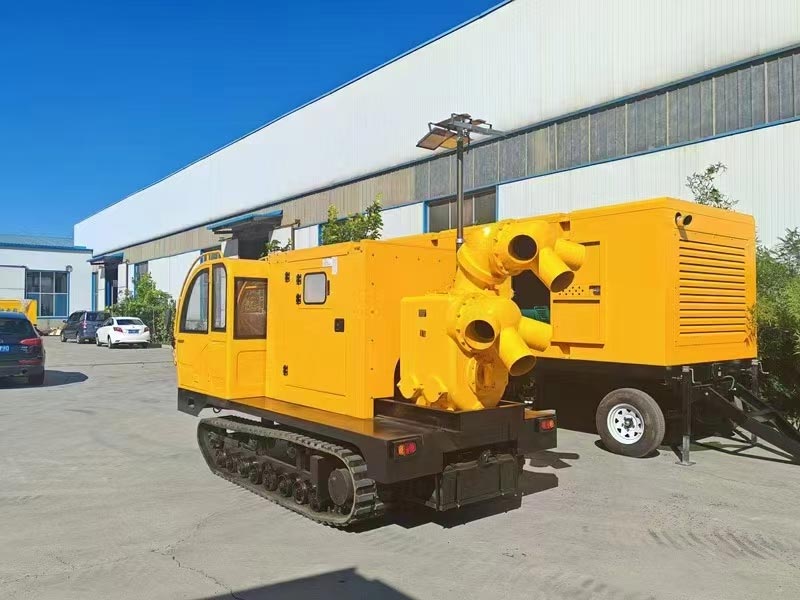

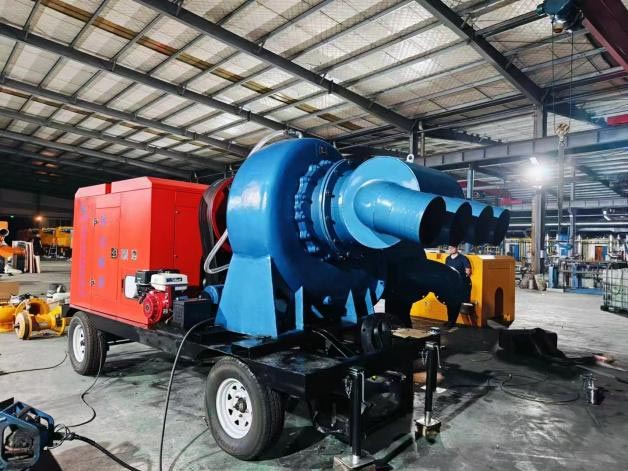

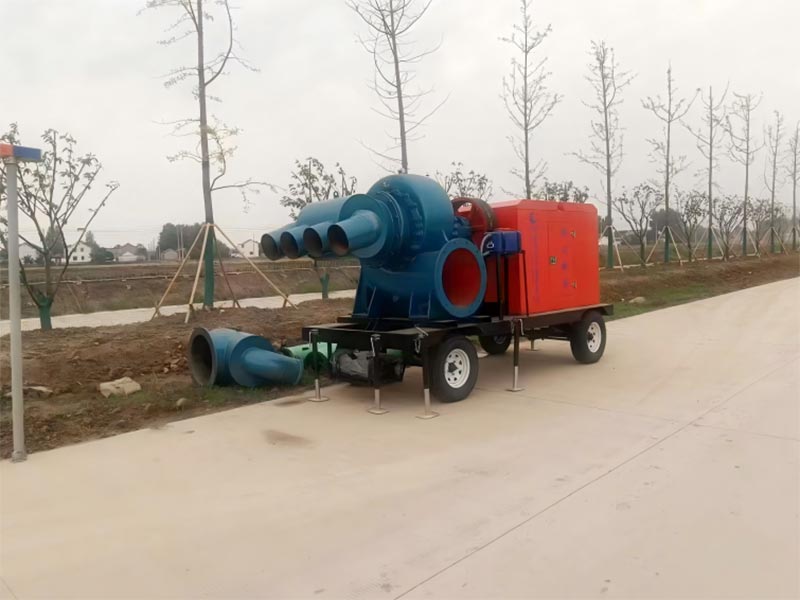

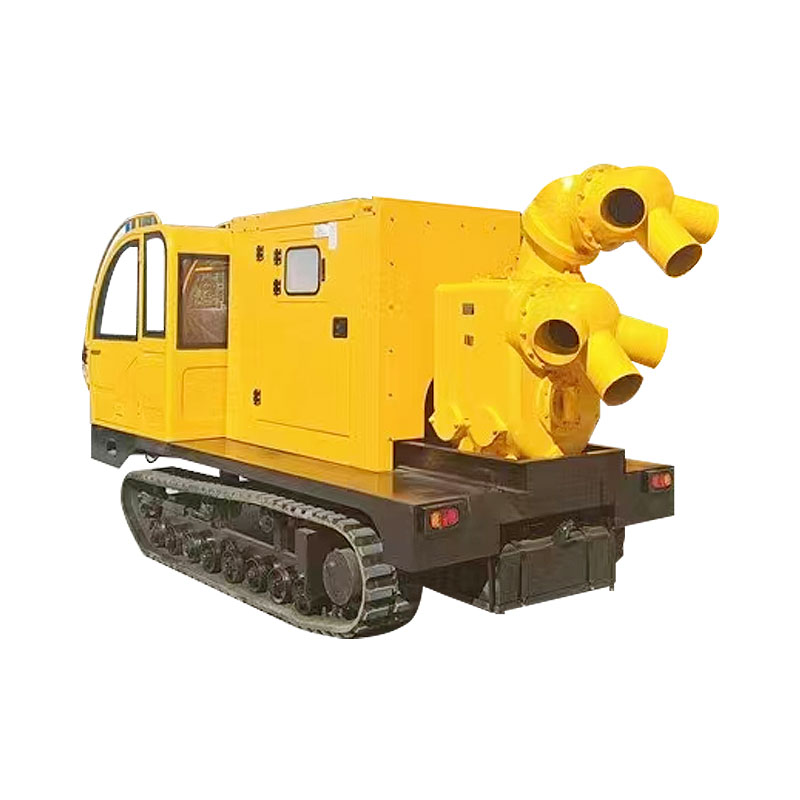

Водяний насосний агрегат з дизельним двигуном

Водяні насосні агрегати з дизельним двигуном від China Kecheng пропонують зріле рішення для водяних насосних агрегатів, які не покладатися на електромережу. Пристрій використовує двигуни Yuchai, Weichai або Cummins та інші високоякісні двигуни з ефективним використанням води насоси та інтелектуальні системи керування, які можуть автоматично регулювати роботу відповідно до фактичних потреб. Продукт потік охоплює від 50 до 1000 кубічних метрів на годину, а підйом може досягати 100 метрів. Він підтримує трейлер або фіксований встановлення та АДАПТУЄТЬСЯ до різних сценаріїв, таких як сільськогосподарське зрошення, муніципальне аварійне дренажування тощо промисловий обіг. На основні компоненти пристрою надається дворічна або 6000-годинна гарантія. Це структурно міцний і простий в обслуговуванні, що робить його практичним вибором для транспортування рідини в місцях без електромереж або всередині надзвичайні ситуації.

Сценарії застосування (ексклюзивна адаптація для насосних установок)

1. Сценарії сільськогосподарського зрошення та посадки

• Застосовні сценарії: зрошення польових культур (пшениці, рису), зрошення економічних лісових плодів (сади, чайні сади) і крапельне зрошення для водопостачання в сільському господарстві (теплиці)

• Основна цінність: відсутність залежності від електромереж, підходить для віддалених сільськогосподарських угідь і гірських садів; Насос самовсмоктуючий Модель має висоту всмоктування ≥8 м (не потрібно заздалегідь забирати воду), напір 10-50 м (охоплює кілька терас полів) і витратою 50-300 м³/год (задовольняючи щоденні потреби в зрошенні ста му сільськогосподарських угідь). Дизель потужність має тривалий термін служби (8-12 годин роботи на повному паливі), що дозволяє уникнути частих дозаправок і перерв зрошення.

2. Сценарії муніципального дренажу та контролю за повенями

• Застосовні сценарії: аварійний дренаж для міського затоплення (дороги, підземні гаражі), міський трубопровід днопоглиблення (колодязі для дощової води, каналізаційні труби), днопоглиблення річки (транспортування шламової води)

• Основна цінність: модель каналізаційного насоса має конструкцію, що запобігає засміченню (робоче колесо не заплутується). структура, здатна транспортувати стічні води, що містять домішки з розміром частинок ≤50 мм), з напором 15-80 м (підходить для дренажу в підземних гаражах і глибоких котлованах). Мобільна конструкція причіпного типу (5-50кВт моделі, оснащені буксирним пристроєм) забезпечує швидкий доступ до місць заболочування. Дебіт 200-800м³/год (здатний осушити 1000 квадратних метрів накопиченої води за одну годину), а ефективність реагування на надзвичайні ситуації становить висока.

3. Сценарії аварійно-рятувальних робіт та ліквідації наслідків стихійних лих

• Застосовні сценарії: дренаж після повені (затоплені села та заводи), аварійне водопостачання під час посухи (вода з водойм/річок до сільських та міських водосховищ), допоміжне водопостачання для протипожежного захисту (доповнення води на місцях пожеж у віддалених районах)

• Основне значення: рейтинг водонепроникності IP65 (корпус можна тимчасово занурити у воду на глибину 0,5 м), підходить для суворі умови повені; Він швидко запускається (≤30 секунд), не вимагає складного налагодження та рятувального персоналу може керувати ним після простого навчання. Деякі моделі підтримують «паралельну роботу подвійних насосів» (наприклад, два агрегати по 50 кВт працюючи в тандемі, щоб подвоїти швидкість потоку), відповідаючи вимогам великомасштабних аварійно-рятувальних робіт.

4. Сценарії промислової циркуляції та охолодження

• Сценарії застосування: заводська система охолодження (верстат, циркуляція теплоносія обладнання), дренаж шахти (підземна дренажна, вибухозахищеного типу), транспорт рідини хімічного підприємства (корозійностійкий насос до транспортний розчин кислоти та лугу)

• Основна цінність: промисловий матеріал для водяного насоса (нержавіюча сталь 304/фтопластик, кислотна та лужна корозія стійкість), підходить для хімічних, шахтних агресивних середовищ; Система передачі використовує еластичне зчеплення (буфер вібрація, подовження терміну служби підшипника), який може працювати безперервно протягом 24 годин (річний час роботи ≥5000 годин); інтелектуальна система керування підтримує зв'язок із DCS установки (автоматично регулює потік відповідно до температура обладнання), економія енергії та зменшення споживання.5. Водопостачання сільської та віддаленої місцевості

• Сценарії застосування: централізоване водопостачання у віддалених селах (відбір води від вододжерела до с сільського водосховища), питної води на пасовищних територіях (відкачування води з глибоких колодязів до питних пунктів с. тваринництво), острівне водопостачання (подача прісної води після опріснення)

• Основна цінність: модель самовсмоктуючого насоса без відводу води, може безпосередньо з річки, вода з глибокої свердловини; керівник: 30-100 метрів (пристосований до гірської місцевості, транспортує воду до високогірної водойми); Низька витрата палива (Модель 5 кВт при повному навантаженні споживання палива ≤1,5 л/год), довгострокові експлуатаційні витрати можна контролювати; Маленький корпус (модель 5-20 кВт) розмір ≤2000 × 1000 × 1200 мм), підходить для встановлення у вузькій місцевості.

5. Водопостачання сільської та віддаленої місцевості

• Сценарії застосування: централізоване водопостачання у віддалених селах (відбір води від вододжерела до с сільського водосховища), питної води на пасовищних територіях (відкачування води з глибоких колодязів до питних пунктів с. тваринництво), острівне водопостачання (подача прісної води після опріснення)

• Основна цінність: модель самовсмоктуючого насоса без відведення води, може бути безпосередньо з річки, вода з глибокої свердловини; 30-100м (підходить для гірської місцевості, вода транспортується на високу водойму); Низька витрата палива (повне завантаження споживання палива для моделі 5 кВт ≤1,5 л/год) і контрольовані довгострокові експлуатаційні витрати. Компактні розміри (розміри для Моделі 5-20 кВт ≤2000 × 1000 × 1200 мм), підходить для встановлення у вузьких сільських районах.

Переваги продукту (основна конкурентоспроможність насосних агрегатів)

Технічні параметри (основні силові сегменти насосних агрегатів)

Технічні характеристики (Ексклюзивний дизайн для насосних агрегатів)

1. Технологія точного узгодження силового насоса

• Підбір двигуна: відповідно до вимог до витрати та напору водяного насоса налаштуйте та підберіть потужність дизельного двигуна (наприклад, для водяної помпи з витратою 50 м³/год і напором 20 м відповідати 10 кВт двигун), щоб уникнути «великий кінь тягне маленький віз» або «маленький кінь нічого не тягне». Двигун приймає технологія турбонаддуву (для моделей понад 20 кВт), яка може видавати високий крутний момент на низьких швидкостях, витримуючи велике навантаження вимоги під час запуску водяного насоса (пусковий крутний момент ≥ 1,5 рази перевищує номінальний крутний момент).

• Конструкція оптимізації насоса:

① Самовсмоктуючий насос: він має структуру «крильчатка з подвійною спіраллю + камера розділення повітря та води» з час самовсмоктування ≤60 секунд і висота всмоктування ≥8 м. Ручна заправка водою не потрібна.

② Каналізаційний насос: робоче колесо має конструкцію, що не заплутується (лопаті мають відкриту структуру), які можуть проходити через стічні води, що містять волокна та мул. Його здатність проти засмічення на 30% вища, ніж у звичайної води насоси.

③ Корозійностійкий насос: проточні компоненти виготовлені з нержавіючої сталі 304 (для звичайних корозійних сценарії) або фторопласт (для сильних корозійних сценаріїв), з діапазоном стійкості до кислот і лугів pH 2-12, підходить для жорстких промислових середовищ.

2. Посилена структура передачі та захисту

• Система трансмісії: пружні муфти (для моделей до 20 кВт) або гідравлічні муфти (для моделей понад 50 кВт) прийнято для буферизації передачі вібрації між двигуном і водяним насосом, зменшення зносу підшипників і ефективність передачі ≥95%. Муфта оснащена зовнішнім захисним кожухом (з оцинкованого сталева пластина), щоб запобігти травмам від частин, що обертаються, і відповідає стандартам безпеки.

• Захисна конструкція:

① Захист тіла: моделі малого розміру (5-20 кВт) мають водонепроникний корпус (IP54), тоді як моделі середнього/великого розміру моделі (20-100 кВт) використовують водонепроникну конструкцію IP65 (ущільнювальне кільце виготовлено з маслостійкої гуми, її можна занурювати на короткий час).

② Антикорозійна обробка: рама кузова та корпус водяного насоса проходять потрійний антикорозійний процес «кислотного миття». і фосфатування → цинкування → порошкове покриття", з випробуванням на стійкість до сольового туману ≥500 годин, що робить його придатним для сільськогосподарських відкритих і міських вологих середовищ.

③ Захист входу води: на вході води встановлено сітку фільтра з нержавіючої сталі (діаметром ≤10 мм). щоб запобігти потраплянню великих часток домішок у водяний насос і пошкодженню робочого колеса.

3. Інтелектуальна система керування (ексклюзивно для KCPLC-04)

• Основні функції:

① Моніторинг параметрів рідини: відображення в реальному часі витрати (через турбінний витратомір) і напору (через тиск датчик). Автоматична сигналізація при перевищенні діапазону (наприклад, вказівка на блокування екрану фільтра, коли швидкість потоку занадто висока низький).

② Захист безпеки: під час роботи без води (що визначається датчиком рівня рідини), машина буде автоматично вимикається протягом 3 секунд (для захисту механічного ущільнення водяного насоса та запобігання сухому шліфуванню пошкодження). Коли двигун має високу температуру води та низький тиск масла, він автоматично зменшить навантаження та вимкнути.

③ Віддалене керування: підтримує мережу 4G/Wi-Fi. Користувачі можуть переглядати робочі параметри (потік, витрата палива, несправностей) через APP "Kecheng Electric Power" і дистанційно запускати та зупиняти (підходить для сільського водопостачання без нагляду сценарії поставок).

④ Адаптивне регулювання: відповідно до заданої швидкості потоку/цільового напору він автоматично регулює швидкість двигуна (для наприклад, коли швидкість потоку потрібно зменшити, він автоматично сповільнюється для економії палива).

4. Мобільний і зручний дизайн для розгортання

• Мобільність: моделі потужністю 5-50 кВт за бажанням можуть бути оснащені конструкцією причепа (з буксирувальним гаком, опорними ніжками, і гальмівна система), з максимальною швидкістю руху ≤60 км/год. Їх можна буксирувати пікапами або легкими вантажівками для швидкого переміщення (наприклад, сільськогосподарське зрошення на передачу землі, муніципальне дренаж на перенесення ділянки). Великий моделі (50-100 кВт) за бажанням можуть бути оснащені фіксованою основою (з отворами під анкерні болти), придатною для тривалого використання. промислова установка.

• Швидке розгортання: впускний і вихідний отвір оснащено швидкоз’єднувальними з’єднаннями (DN50-DN200, підходить для води труби різного діаметру), а підключення водопроводу можна виконати протягом 10 хвилин. Ніякого комплексу необхідна установка. Після прибуття на місце просто залийте пальне та перевірте моторне масло, і його можна запускати і прооперований. Він підходить для сценаріїв екстреного порятунку.

5. Економія палива та оптимізація запасу ходу

• Контроль витрати палива: двигун використовує технологію вприскування палива високого тиску Common Rail (вприскування тиск ≥1600 бар), що забезпечує повне згоряння. Норма споживання палива при повному навантаженні становить лише 250 г/(кВт · год), економить на 10% більше палива, ніж звичайні дизельні водяні насосні агрегати. При частковому навантаженні (30%-50%) витрата палива становить додатково зменшується (наприклад, для моделі потужністю 10 кВт споживання палива при половинному завантаженні становить ≤1,2 л/год).

• Конструкція терміну служби батареї: оснащено паливним баком ємністю 50-500 л (50 л для моделей 5 кВт і 500 л для моделей 100 кВт), він може безперервно працювати при повному навантаженні протягом 8-20 годин. Підтримує зовнішні паливні баки великої ємності (підключені через швидкі з’єднання) для досягнення необмеженої довговічності (підходить для 24-годинної безперервної роботи в промислових умовах).

Спосіб використання (виключно для насосних агрегатів)

1. Перевірка перед запуском (з акцентом на систему рідини та живлення)

2. Операція запуску (розділена на ручний/автоматичний режими)

(1) Ручний режим (Звичайні сценарії

1. Підготовка: відкрийте паливний кран, переведіть контролер у «ручний» режим і переконайтеся, що вихідний клапан справний. відкритий (щоб уникнути надлишкового тиску насоса);

2. Запустіть двигун: натисніть кнопку «попередній нагрів» (попередньо розігрійте низькотемпературне середовище протягом 30-60 секунд), і потім натисніть кнопку «Пуск». Після запуску двигуна спостерігайте за показаннями тахометра (поступово піднімайте до 1500 об/хв) і манометр масла (≥0,3 МПа);

3. Запустіть водяний насос: коли двигун запрацює, повільно відкрийте впускний клапан (самовсмоктуючий насос не потрібен). на цьому кроці), спостерігайте за витратою/напором контролера (поступово досягайте заданого значення), якщо потік занадто низький, перевірте чи не засмічений вхідний фільтр;

4. Регулювання навантаження: відрегулюйте швидкість двигуна відповідно до вимог (за допомогою кнопки «прискорення/уповільнення» контролер), доки потік/напір не буде відповідати вимогам використання (наприклад, 50 м³/год для сільськогосподарського зрошення, відрегулюйте швидкість до відповідного значення).

(2) Автоматичний режим (автономний сценарій)

1. Налаштування параметрів: встановіть цільовий потік/напір на контролері (наприклад, для сільського водопостачання встановлено потік 100 м³/год), безводний поріг захисту (наприклад, рівень рідини нижче 0,5 м автоматичне відключення);

2. Перемикач режимів: переведіть контролер в «автоматичний» режим, і система автоматично стежить за рівнем рідини (вхід) і потік/напір;

3. Автоматична робота: коли рівень рідини досягає стандарту, двигун автоматично запускається, впуск клапан відкривається, і швидкість регулюється до цільових параметрів; Коли рівень рідини занадто низький або параметр перевищує ліміт, машина автоматично зупиниться та подасть сигнал тривоги (APP push notification).

3. Моніторинг роботи (з акцентом на параметри рідини та потужності)

• Моніторинг у режимі реального часу: запис кожні 30 хвилин: потік (незалежно від встановленого діапазону ±10%), напір (без відхилень коливання), температура води в двигуні (≤95 ℃), тиск масла (≥0,2 МПа), рівень палива (уникайте дефіциту масла відключення);

• Обробка винятків:

① Падіння потоку: зупиніться, щоб перевірити водяний фільтр (очищення від домішок), витік у впускній трубі (самовсмоктуючий насос);

② Надмірний напір: перевірте, чи вихідна труба не заблокована, а вихідний клапан повністю відкритий.

③ ненормальний звук водяного насоса: зупиніться, щоб перевірити, чи не застрягло крильчатка (чи немає стороннього тіла), чи не зношений підшипник (замініть підшипник);• Аварійне відключення: При появі сигналу «висока вода двигуна» температура», «низький тиск масла» та «відсутня робота з водою», контролер автоматично вимкнеться та перезапустіть після усунення несправностей.

4. Операція відключення (щоб уникнути гідроудару та пошкодження компонентів)

1. Регулювання розвантаження: спочатку зменшіть швидкість двигуна (потік до 0), а потім закрийте впускний клапан води (до уникнути зворотного потоку води);

2. Закрийте водяний насос: натисніть кнопку «стоп» контролера, і після зупинки двигуна закрийте воду випускний клапан (щоб запобігти зворотному течії водопроводу та пошкодженню водяного насоса);

3. Очищення трубопроводу: якщо транспортуються стічні води, що містять домішки (наприклад, міський дренаж), відкрийте насос дренажний отвір після зупинки для скидання залишків стічних вод і домішок (уникнення корозії робочого колеса);

4. Безпечний кінець: закрити паливний кран (довготривала зупинка), очистити кузов від пилу, відфільтрувати забруднення, записати експлуатаційні дані (витрата, витрата палива, час роботи).

Безпека та захист (ексклюзивні характеристики для насосних установок)

1. Безпека встановлення (підходить для сценаріїв транспортування рідини)

• Вибір місця та макет:

① Місце установки має бути подалі від відкритого вогню (≥10 метрів), легкозаймистих і вибухонебезпечних предметів (≥15 метрів). метрів), а вхід води повинен бути ближче до джерела води (вкоротіть довжину впускної труби до зменшити опір).

② Для встановлення на відкритому повітрі необхідно створити захист від дощу (модель IP54), щоб запобігти прямій ерозії під час сильного дощу. аварійно-рятувальні заходи, уникайте занурення пристрою у воду, яка перевищує рівень захисту (модель IP65 ≤0,5 м);

③ Розташування труби: впускна труба має бути максимально короткою та прямою (зменште обертання та уникайте витоку повітря), і вихідна труба повинна бути встановлена із зворотним клапаном (щоб запобігти зворотному теченню води після відключення).

• Електробезпека:

① Опір заземлення блоку ≤4 Ом (заземлення з оцинкованої плоскої сталі, глибина ≥2 метри), клема електропроводки з водонепроникна кришка (щоб уникнути короткого замикання води);

② Електричні компоненти, такі як контролери та датчики, повинні уникати прямого контакту з водою (за винятком IP65 моделі) і слід використовувати водонепроникні кабелі (кабелі RVVY).

③ Вибухозахищена модель (для шахт) має відповідати стандарту GB 3836.1. Електричні компоненти повинні бути класу Ex dⅡB T4, щоб запобігти іскрам, які викликають запалювання легкозаймистих і вибухонебезпечних газів.

• Механічна безпека:

① Обертові частини (муфта, вентилятор) повинні бути оснащені захисним кожухом (міцно закріпленим, без ослаблення) і забороняється розбирати під час експлуатації;

② Швидкі з’єднання на вході та виході води мають бути заблоковані (щоб запобігти їх падінню під час занадто високий тиск, що може призвести до травмування людей розбризкуванням води).

③ Оператори повинні носити протиковзке взуття та водонепроникні рукавички (щоб уникнути контакту зі стічними водами та ковзання) і будьте обережні, щоб не поранитися під час переміщення водопровідних труб.

2. Експлуатаційна безпека (уникнення рідинних і механічних ризиків)

• Вимоги до персоналу:

① Оператори повинні пройти спеціалізоване навчання від Kecheng, бути знайомими з конструкцією насосного агрегату (наприклад, самовсмоктуючий насос для забору води та каналізаційний насос для запобігання засміченню), і пройти оцінку, перш ніж взятися за них пости.

② Забороняється працювати персоналу без ліцензії та особам, які вживали алкоголь. Дітям також заборонено підходити до біжучих підрозділів.

③У аварійно-рятувальних операціях двоє людей повинні співпрацювати (одна особа працює, а інша спостерігає навколишнє середовище для запобігання нещасним випадкам).

• Операційні протипоказання:

① Водяному насосу суворо забороняється працювати без води (навіть протягом короткого періоду часу пошкодити механічне ущільнення та викликати витік).

② Категорично забороняється розбирати вхідні/вихідні водопровідні труби під час роботи (надмірний тиск може призвести до травми від бризок води).

③ Забороняється транспортувати середовище, що перевищує діапазон, придатний для водяного насоса (наприклад, якщо звичайний водяний насос подає розчини кислоти або лугу, необхідно використовувати корозійно-стійку модель).

④ Робота з перевантаженням суворо заборонена (з витратою/напором, що перевищує номінальне значення на 120%, щоб запобігти пошкодження двигуна та водяного насоса через перевантаження).

• Реагування на надзвичайні ситуації:

① Розрив водопровідної труби: негайно зупиніть машину, закрийте вхідний/випускний клапан, замініть водопровідну трубу/з’єднувач, уникати марнування водних ресурсів;

② Витік водяного насоса: зупиніться, щоб перевірити механічне ущільнення (потрібно замінити зношене), ущільнювальне кільце корпусу (потребує старіння підлягають заміні), не працюють з витоком;

③ Пожежа: негайно зупиніть машину, закрийте паливний кран, загасіть вогонь сухим порошком вогнегасник (не допускається використання води для гасіння пожежі палива), і евакуюйте оточуючих людей.

3. Підтримуйте безпеку (захистіть основні компоненти насоса)

• Підготовка перед обслуговуванням:

① Відключіть джерело живлення генераторної установки (вимкніть перемикач контролера), закрийте паливний кран і повісьте попереджувальний знак «Технічне обслуговування, не запускати».;

② Злийте залишкову рідину в насосі (відкрийте дренажний отвір), якщо транспортує корозійне середовище, потрібно використовувати вода для внутрішнього промивання насоса (щоб уникнути залишкової корозії);

③ Підготуйте інструменти для обслуговування (водонепроникний гайковий ключ, ущільнення, мастило), засоби захисту (водонепроникні рукавички, захисні окуляри).

• Специфікації операцій з технічного обслуговування:

① Обслуговування насоса:

◦ Очищення робочого колеса: зніміть корпус насоса, очистіть робоче колесо від забруднень (використовуйте м’яку щітку, щоб не подряпати лопаті), перевірте знос крильчатки (знос більше 1 мм потребує заміни);

◦ Заміна механічного ущільнення: видаліть старі ущільнення, нанесіть водонепроникний герметик і встановіть нові ущільнення (переконайтеся, що витік);

◦ Змащення підшипників: заповніть літієвим мастилом (модель 3#), кількість масла становить 1/2-2/3 порожнини підшипника (до уникайте надмірного нагрівання);

② Технічне обслуговування двигуна: замініть моторне масло, масляний фільтр і повітряний фільтр відповідно до стандартних процедури для дизельних двигунів, а також перевірити натяг ременя (деформація преса ≤15 мм).

③ Обслуговування електрики: очистіть контролер і датчики від пилу (за допомогою стисненого повітря), перевірте термінал блоки (для відсутності розпушення або окислення, відшліфуйте окислення наждачним папером) і перевірте захист від відсутності води та несправність функції сигналізації.

• Професійне обслуговування

① Калібрування продуктивності насоса (раз на 6 місяців): інженери післяпродажного обслуговування Kecheng перевіряють швидкість потоку/напір, відрегулюйте зазор робочого колеса та швидкість двигуна, щоб забезпечити відповідність.

② Перевірка проточних компонентів корозійностійких насосів (один раз на три місяці): перевірте наявність корозії або тріщин у компонентах з нержавіючої сталі/фторопласту та своєчасно замінюйте пошкоджені частини спосіб.

Таблиця циклів технічного обслуговування (виключно для насосних агрегатів)
