Генератор 500кВт

Генератор Kecheng потужністю 500 кВт виготовляється в Китаї. Ядро агрегату приймає двигун Chongqing Cummins і Lille Безщітковий генератор Semir у поєднанні з системою керування самозапуском забезпечує високу надійність і швидкість відповідь. Електроживлення автоматично запускається протягом 15 секунд після відключення основного джерела живлення потужність у режимі очікування становить до 500 кВт. Цей продукт має інтегровану конструкцію контейнерів, компактну структуру, легку для перемістити та встановити та відповідає відповідним національним та міжнародним стандартам. Він має низьке споживання палива під час роботи та стабільної продуктивності, що робить його особливо придатним для місць з надзвичайно високими вимогами до безперервне електропостачання, наприклад лікарні, центри обробки даних, промислові парки та підтримка великих заходів.

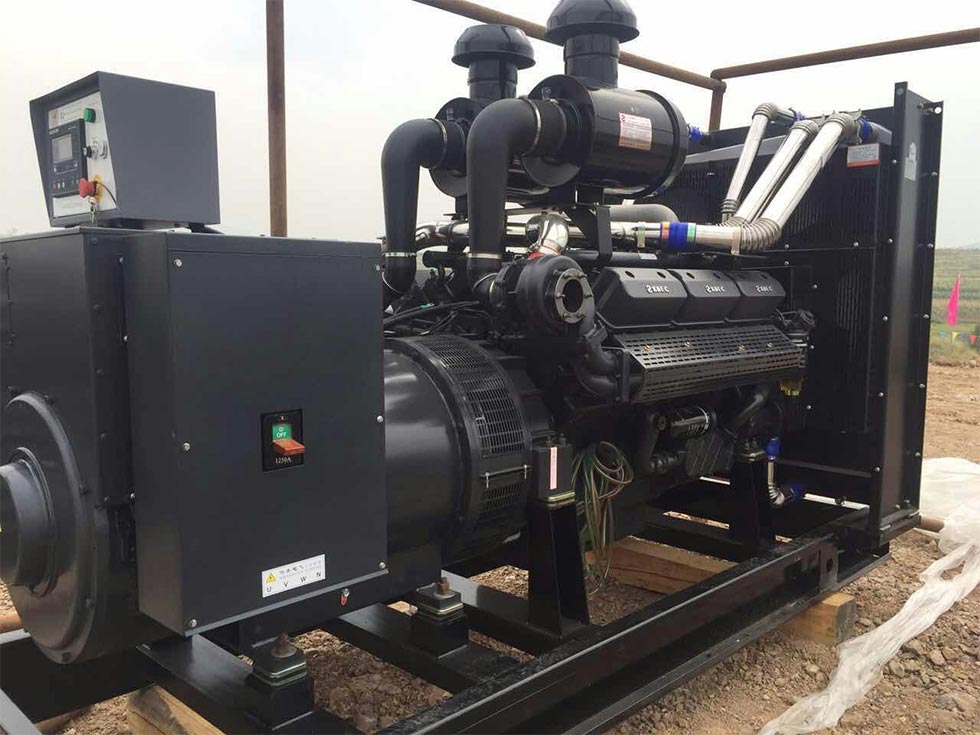

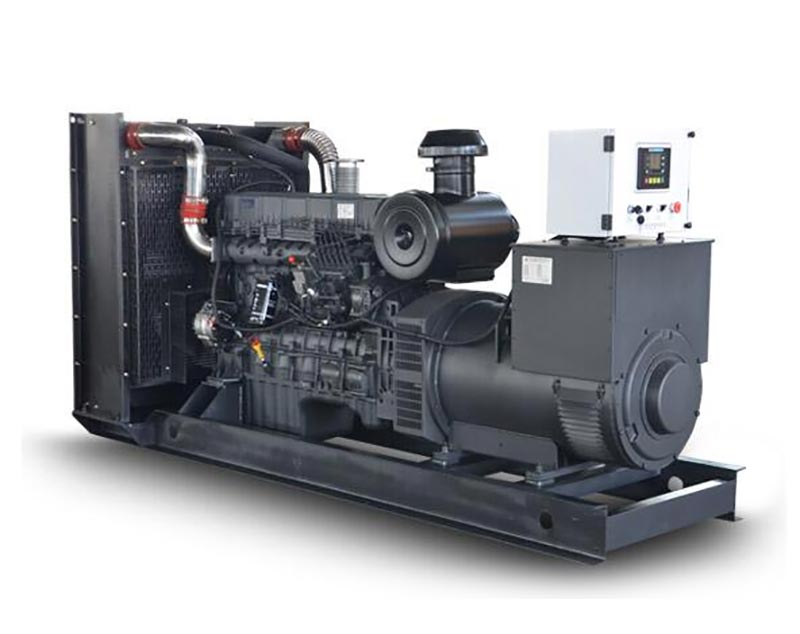

Зовнішній вигляд генераторної установки Kecheng 500 кВт

Основна перевага

Аналіз продуктивності двигуна Cummins

Двигун Chongqing Cummins KTA19-G8 як силове ядро агрегату приймає 6-циліндровий рядний макет, діаметр циліндра × хід 159 мм × 159 мм, робочий об’єм 18,9 л і досягає 575 кВт резервної вихідної потужності завдяки проміжному охолодженню з турбонаддувом технології. Його система прямого вприскування палива PT у поєднанні з електронним регулятором зменшує паливо споживання до 206 г/кВт·год (навантаження 75%), що на 8% нижче, ніж у аналогічних моделей. Дизайн високоміцний чавунний блок циліндрів і вбудований кований сталевий колінчастий вал забезпечують капітальний ремонт інтервал перевищує 20 000 годин і підходить для широкого діапазону температур від -20 ℃ до 40 ℃.

Основні технічні характеристики генераторів Leroy Somer

Безщітковий генератор Lillesemma (клас захисту IP23, клас ізоляції H) використовує автоматичне регулювання напруги AVR система, швидкість регулювання напруги в стаціонарному стані ≤±1%, час відновлення перехідної напруги < 3 секунд, для забезпечення безпеки експлуатація чутливих навантажень, таких як медичне обладнання та точні інструменти. Генератор оснащений a Система збудження з постійним магнітом PMG, яка підтримує стабільний вихід навіть при коливаннях напруги в електромережі. The телефонний коефіцієнт гармонік THF менше 2%, що відповідає суворим вимогам до якості електроенергії базові станції зв'язку тощо.

Інтелектуальна система самозапуску

Дизель-генераторна установка потужністю 500 кВт оснащена китайською системою цифрового керування рідкокристалічним РК-дисплеєм, підтримує ATS подвійне перемикання джерела живлення та функція виявлення зниженої напруги мережі (час відгуку < 0,5 секунди), триразове логіка повторного запуску та самодіагностика несправностей. Система запуску 24 В постійного струму в поєднанні з водяною сорочкою нагрівач, досягає початкового рівня успішності 99% у середовищі -15 ℃. Модуль віддаленого моніторингу може завантажувати 16 робочі параметри, такі як напруга, частота та тиск масла, у режимі реального часу та підтримують доступ до даних між ними мобільний додаток і ПК.

Технічний параметр

Особливості генератора

Особливості структурного дизайну

• Модульна конструкція: двигун, генератор і система керування гнучко з’єднані за допомогою амортизуючих прокладок до зменшити передачу вібрації (амплітуда ≤0,3 мм) і подовжити термін служби обладнання.

- Оптимізація низького рівня шуму: за допомогою двошарового звукоізоляційного покриття (внутрішній шар звукопоглинаючої бавовни + зовнішній шар сталевої пластини), у поєднанні з імпедансним композитним глушником, шум можна зменшити до 75 дБ (a звукоізоляційний коробковий модуль потрібен як опція).

- Зручність технічного обслуговування: масляний фільтр двигуна, паливний фільтр та інші вразливі частини розташовані в центрі. Щоденне технічне обслуговування не вимагає розбирання периферійних компонентів, заощаджуючи 50% часу на обслуговування.

Екологічна адаптивність

Пристрій пройшов випробування на форму GB/T 2423.16 (клас ≤2) і випробування на сейсмічну міцність (горизонтальне прискорення 0,2g), і може працювати протягом тривалого часу в середовищі з висотою ≤1000 м і відносною вологістю ≤90% (немає конденсація). Паливна система сумісна з дизелем 0# (літо) і дизелем -10# (зима) і оснащена масляно-водяний сепаратор (з точністю фільтрації 10 мкм) для забезпечення надійності в зонах з високим вмістом сірки в паливі вміст.

Спосіб використання

Процес перевірки перед запуском

• Паливна система: переконайтеся, що рівень палива в паливному баку становить ≥30%, відкрийте паливний кран і видаліть все повітря з трубопроводу (натисніть на паливний насос рукою до збільшення опору). - Електрична система: напруга батареї ≥24 В, на панелі управління відображається стан «очікування», а кнопка аварійної зупинки скидається. - Механічний огляд: В рівень масла повинен бути між позначкою H/L на щупі, рівень охолоджуючої рідини повинен досягати двох третин розширення бак, а натяг ременя вентилятора має бути таким, щоб прогин преса становив 10-15 мм.

Етапи запуску

• Автоматичний режим: поверніть ручку панелі керування в положення "Автоматично", і система перейде в режим контролю живлення від мережі стан. Він автоматично запуститься, коли буде припинено живлення від мережі (час перемикання АВР після успішного запуск менше 10 секунд).

- Ручний режим: натисніть і утримуйте кнопку «Пуск» протягом 3 секунд. Як тільки швидкість підніметься до 1500 об/хв і напруга стабілізується, замкніть вихідний автоматичний вимикач (зверніть увагу, щоб частотомір показував 50±0,5 Гц).

- Вимоги до навантаження: після запуску попрацюйте на холостому ходу протягом 3 хвилин (тиск масла ≥0,3 МПа), поступово збільшуйте навантаження до 50%, а після 10 хвилин бігу можна збільшити до повного навантаження.

Специфікація операції відключення

• Нормальне відключення: спочатку зніміть навантаження, дайте двигуну попрацювати на холостому ходу протягом 5 хвилин (щоб запобігти вимкненню турбокомпресора). перегрів), натисніть кнопку «Стоп», а потім закрийте паливний кран після того, як швидкість впаде до 0.

- Аварійна зупинка: коли тиск масла менше 0,2 МПа, температура води перевищує 105 ℃ або є ненормальною. чути шум, негайно натисніть червону кнопку аварійної зупинки. Після інциденту несправність необхідно перевірити раніше перезапуск.

- Тривале відключення: запускайте один раз на тиждень (працюйте протягом 30 хвилин), замінюйте електроліт акумулятора щомісяця (якщо вологість навколишнього повітря перевищує 75%), і додайте в паливний бак консерванти.

Запобіжні заходи

Екологічні вимоги

• Місце встановлення: відстань між установкою та стіною має бути не менше 1,5 м, а площа повітря впускний отвір має бути не менше ніж 2,5 м², щоб забезпечити циркуляцію холодного повітря (об’єм повітря 3 м³/хв необхідний для кожного кВт влади).

- Вимоги до викидів: вихлопна труба повинна бути оснащена дощовиком. Ухил горизонтальної ділянки має бути не менше 3°. Вихідний отвір слід розташовувати подалі від входу повітря (на відстані більше 5 метрів). запобігання зворотного потоку вихлопних газів.

- Правила протипожежного захисту: Комп'ютерна кімната обладнана 2 порошковими вогнегасниками по 8 кг. Відстань відстань між масляним баком і агрегатом повинна бути більше 1 м. Землю слід обробити, щоб запобігти просочуванню нафти (це рекомендується використовувати покриття з епоксидної смоли).

Цикл технічного обслуговування

Попередження про безпеку

Під час роботи відкривати огорожу категорично забороняється. Температура поверхні торцевої кришки генератора може досягають 120 ℃, що може викликати опіки. Перед техобслуговуванням головний автоматичний вимикач необхідно від’єднати та натиснути «Зробіть Не близько» висів знак. Час розряду конденсатора має бути не менше 5 хвилин. Під час сезону гроз, в опір заземлення повинен бути перевірений на ≤4 Ом, а робоча напруга грозовідвідника повинна бути встановлена на 420В (напруга мережі).

Випадок застосування

Генераторна установка Kecheng потужністю 500 кВт обслуговує ключові проекти, такі як автоматизований термінал порту Циндао (буде введена в експлуатацію в 2023 році) і система аварійного електропостачання лікарні Qilu (буде встановлена в 2024 році). Під час літній період нормування електроенергії у Вейфан у 2024 році, певне хімічне підприємство прийняло цей блок, щоб забезпечити безперервна робота основних виробничих ліній. Він забезпечував електроенергію в цілому 1260 годин із середнім середнім часом між відмовами 480 годин. Витрата палива зменшилася на 1,2 тонни порівняно з такою ж потужністю.
